ALGLT

Führt Lüftung, Wärme, Kälte und die zugehörige Messtechnik einer Liegenschaft auf einer gemeinsamen Leitebene zusammen — als Anlagenbilder im Browser, mit Zeitprogrammen, Trends und Störmanagement.

Anlagenbilder Zeitprogramme Trends Störmanagement

Aus dem laufenden Betrieb

Anlagenbilder, die täglich im Einsatz sind

Kein Prospektbild: Anlagenbilder einer Liegenschaft mit Lüftung, Wärme und Kälte, so wie sie am Leitstand aussehen.

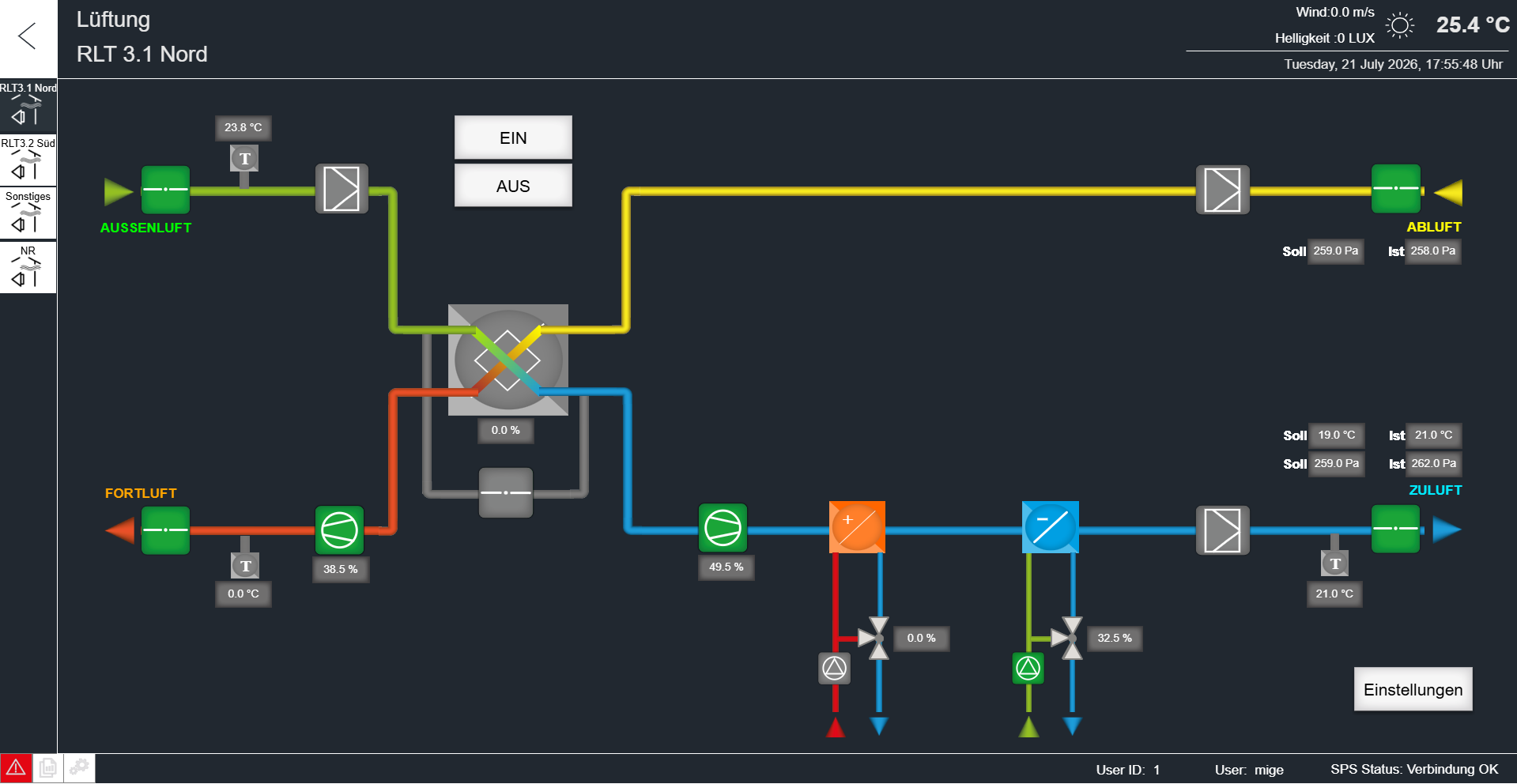

Anlagenbild einer Lüftungsanlage (RLT 3.1 Nord): Außen- und Fortluft, Wärmerückgewinnung über einen Kreuzwärmetauscher, Zu- und Abluftventilatoren mit Drehzahl in Prozent, Heiz- und Kühlregister mit Ventilstellungen sowie Soll- und Istwerten für Temperatur und Druck.
Lüftung: eine RLT-Anlage mit Wärmerückgewinnung — Ventilatordrehzahlen, Register, Ventilstellungen und alle Soll- und Istwerte in einem Bild.

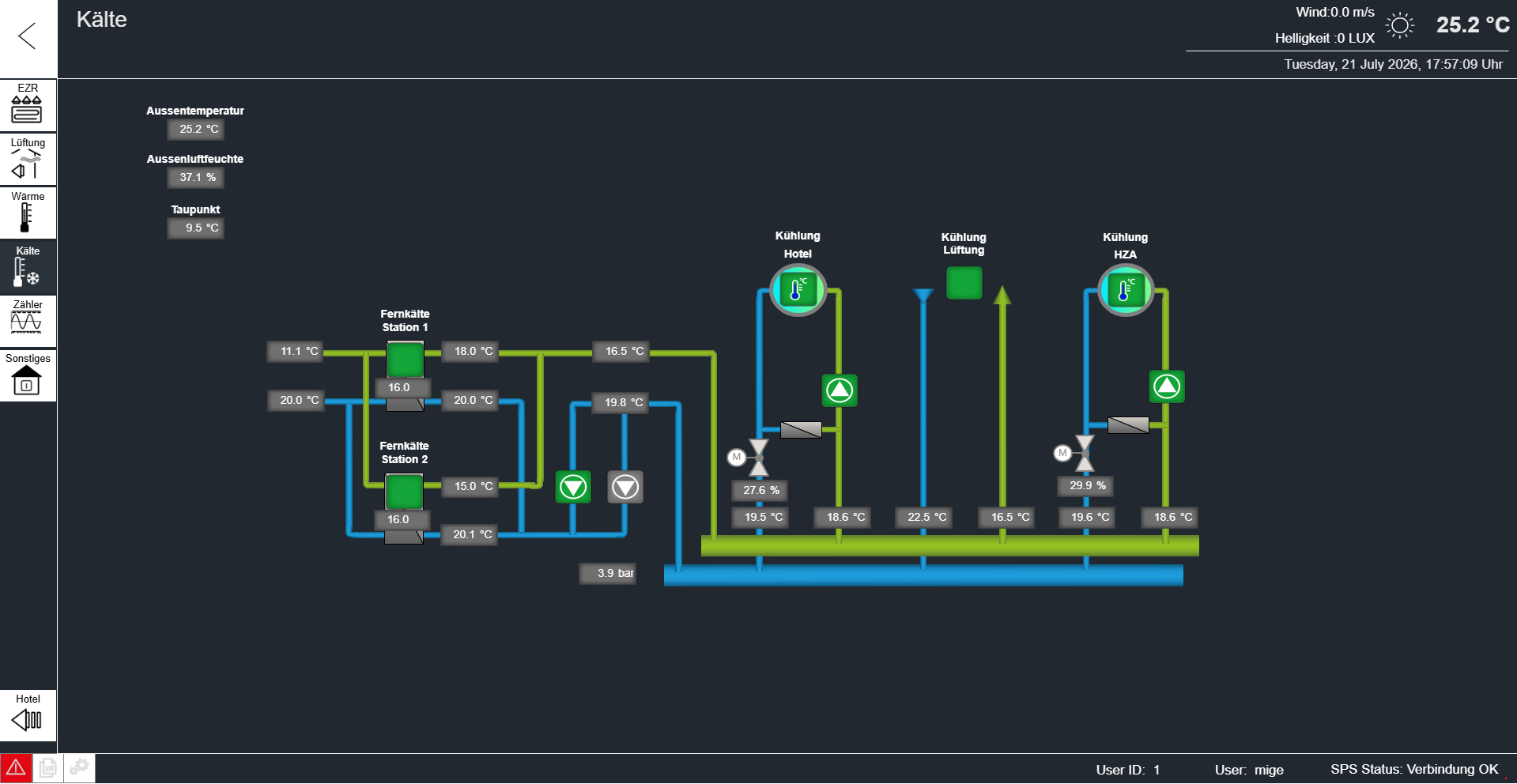

Anlagenbild der Kälteversorgung: zwei Fernkälte-Stationen und die Verteilung auf die Kühlkreise für Hotel, Lüftung und HZA mit Pumpen, Ventilstellungen in Prozent sowie Vor- und Rücklauftemperaturen, dazu Außentemperatur, Außenluftfeuchte und Taupunkt.
Kälte: Fernkälte-Stationen und die Verteilung auf die einzelnen Kühlkreise — mit Pumpen, Ventilen und den Temperaturen je Strang.

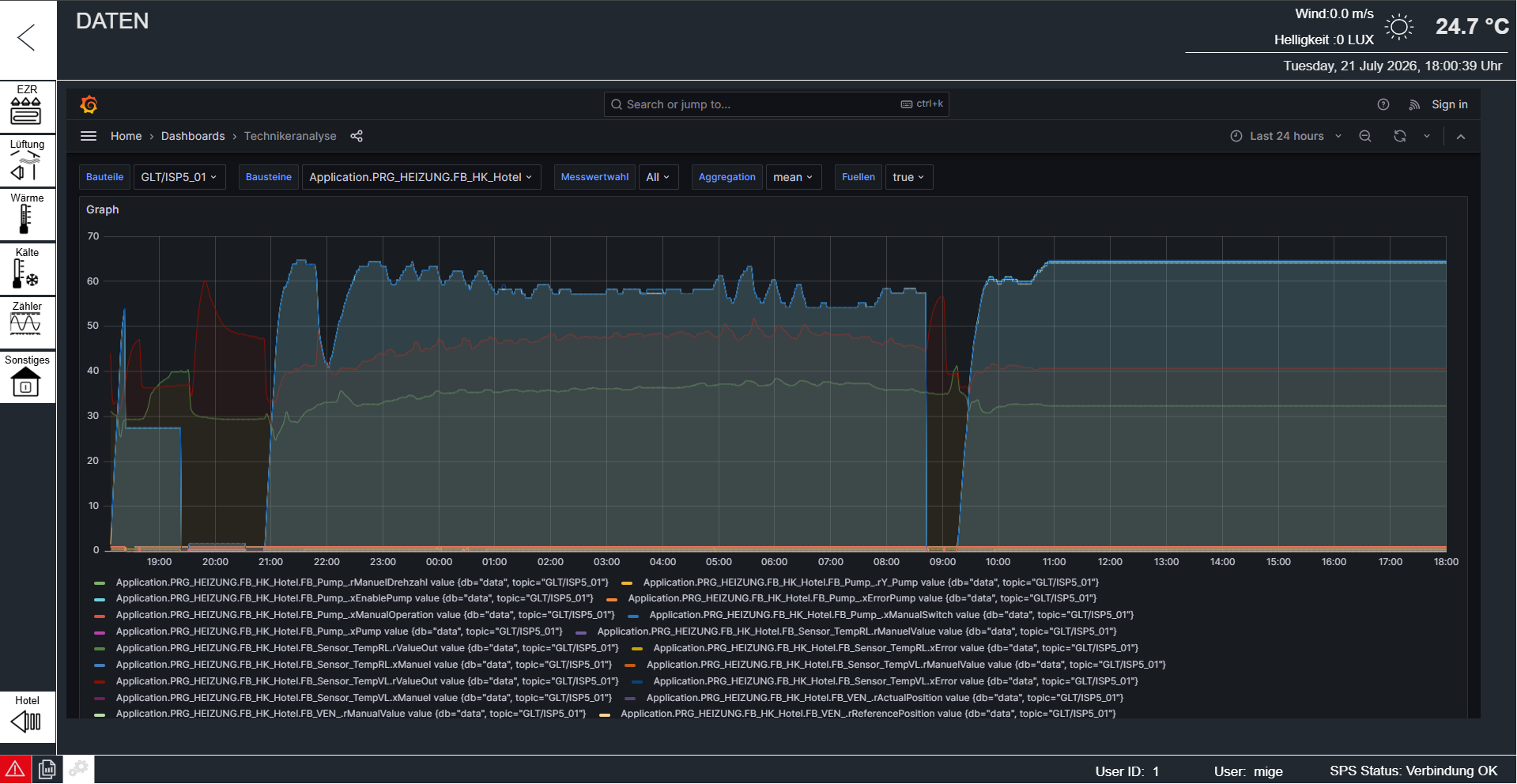

Technikeranalyse: Trendgraph der Messwerte eines Heizkreises über 24 Stunden — Pumpendrehzahl, Ventilstellung sowie Vor- und Rücklauftemperaturen, auswählbar nach Bauteil und Baustein.
Technikeranalyse: Für jeden Baustein lassen sich die Messwerte über die Zeit auftragen — hier ein Heizkreis über 24 Stunden. Grundlage für Optimierung und Störungssuche.

Funktionen

Was ALGLT auf einer Oberfläche zusammenführt

Statt an jeder Anlage getrennt zu stehen, laufen alle Gewerke in einer Visualisierung zusammen — im Browser, ohne zusätzliche Software am Arbeitsplatz.

  1. 01

    Anlagenbilder

    Jede Anlage als Schema mit Live-Werten — Temperaturen, Drücke, Schaltzustände und Sollwerte auf einen Blick.

  2. 02

    Zeitprogramme

    Betriebszeiten je Gebäude und Raum, Ferien- und Feiertagsschaltungen zentral gepflegt.

  3. 03

    Trends & Verläufe

    Messwerte über Tage und Wochen aufgezeichnet — um Regelungen zu beurteilen und nachzujustieren.

  4. 04

    Störmanagement

    Aktive und quittierte Meldungen an einer Stelle, mit Weiterleitung an den Bereitschaftsdienst.

  5. 05

    Benutzer & Rechte

    Bedienung und Parametrierung getrennt — Hausmeister sieht und schaltet, Fachplaner stellt ein.

Technische Basis

Worauf ALGLT läuft

Steuerung
Industrielle SPS-Technik und Komponenten von WAGO — langfristig verfügbar und erweiterbar, statt geschlossener Herstellersysteme.
Programmierung
Frei programmierbar. Die Regelung wird an das Gebäude angepasst, nicht das Gebäude an eine vorgegebene Automatik.
Feldbus & Schnittstellen
Modbus, KNX, M-Bus und BACnet zur Einbindung vorhandener Zähler, Regler und Fremdgewerke.
Visualisierung
Weboberfläche im Browser — am Leitstand, am Arbeitsplatz und mobil, ohne Installation.
Datenauswertung
Langzeitspeicherung und Auswertung von Betriebsdaten — Grundlage für die Technikeranalyse.
Fernwartung
Über ALConnect — gesicherter Zugriff ohne Portfreigaben im Gebäudenetz.

Eine Liegenschaft auf eine Leitebene bringen?

Beschreiben Sie kurz die Gewerke und den Bestand — Sie bekommen eine fachliche Einschätzung.
