automationslösung Automatisierung & Technik

Energie · Energiemanagement

ALEms

Regelt PV-Anlage, Batteriespeicher, Ladepunkte und schaltbare Verbraucher im laufenden Betrieb — nach Vorgaben des Netzbetreibers, nach Ihrem Lastprofil und nach dem Strompreis.

Parkregelung Einspeisebegrenzung Peak Shaving Spotmarkt

Schwerpunkt

Parkregelung — einer unserer Schwerpunkte

Die Regelung ganzer Erzeugungsparks auf die Vorgaben des Netzbetreibers gehört zu unseren Kernkompetenzen. ALEms stellt Wirk- und Blindleistung am Netzanschlusspunkt exakt nach Anschlussbescheid ein — und weist jederzeit nach, dass die Vorgabe eingehalten wird.

Wirkleistung

Einspeisung nach Vorgabe

Sollwertvorgabe und Begrenzung am Netzanschlusspunkt — fern gesteuert über die Leitstelle des Netzbetreibers oder nach fester Vorgabe. Wird abgeregelt, geschieht das abgestuft über die Prioritätsebenen.

Blindleistung

Spannungshaltung im Netz

cos-φ oder Q geregelt — nach festem Sollwert oder Kennlinie (Q(U), cos-φ(P)), abgestimmt auf den Anschlussbescheid und die Vorgaben des Netzbetreibers.

Anbindung Netzbetreiber
Sollwertübernahme von der Leitstelle und Rückmeldung der Istwerte per Fernwirktechnik.
Regelgrößen
Wirkleistung P sowie Blindleistung Q bzw. cos-φ am Netzanschlusspunkt.
Nachweis
Vorgabe und Istwert werden mitgeschrieben — die Einhaltung ist jederzeit belegbar.

Aus dem laufenden Betrieb

Der Fahrplan für die nächsten 24 Stunden

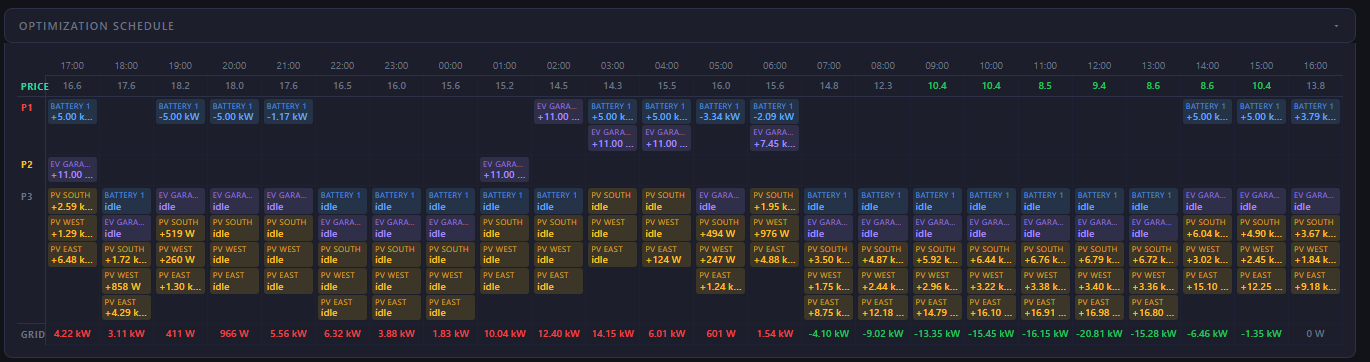

Optimierungsplan von ALEms: Zeitachse über 24 Stunden mit Strompreis je Stunde, darunter drei Prioritätsebenen mit den geplanten Lade- und Entladeleistungen von Batterie, Ladepunkt und PV-Feldern, unten die resultierende Netzleistung.
Oben der Strompreis je Stunde. Darunter, in drei Prioritätsebenen, was jedes Gerät in dieser Stunde tun soll — laden, entladen oder ruhen. Unten die Netzleistung, die daraus folgt: positiv bei Bezug, negativ bei Einspeisung. Der Plan wird laufend neu gerechnet, sobald sich Preise, Prognosen oder Anlagenzustand ändern.

Funktionen

Was ALEms regelt

Nicht alle Funktionen sind für jede Anlage sinnvoll. Welche greifen, entscheidet die Anlagenkonfiguration — nicht ein Tarifmodell.

  1. 01

    Parkregelung

    Steuerung der PV-Anlage nach Vorgabe des Netzbetreibers.

  2. 02

    Blindleistungsregelung

    Nach den Vorgaben des Netzbetreibers.

  3. 03

    Einspeisebegrenzung

    Begrenzt die Einspeisung in das öffentliche Netz auf ein festgelegtes Limit.

  4. 04

    Eigenverbrauchsoptimierung

    Überschuss wird im Haus verwertet statt eingespeist — etwa über elektrische Warmwasserbereitung.

  5. 05

    Lastspitzenminimierung

    Vermeidet teure Leistungsspitzen durch Abschalten flexibler Verbraucher oder Pufferung über den Batteriespeicher.

  6. 06

    Spotmarkt-Optimierung

    Lade- und Entladestrategie des Speichers folgt dem Strompreisverlauf. Bei negativen Preisen wird die Einspeisung gestoppt.

  7. 07

    Kundenspezifische Anwendungen

    Das System ist frei programmierbar — Anforderungen, die hier nicht stehen, lassen sich umsetzen.

Verfahren

Wie der Fahrplan zustande kommt

ALEms rechnet keine Regelkaskade aus Wenn-Dann-Bedingungen, sondern löst ein Optimierungsproblem: Gesucht ist die Lade- und Entladestrategie mit dem besten Ergebnis über den gesamten Zeitraum — unter Einhaltung aller technischen Grenzen.

# Zielfunktion
maximiere  Gewinn = Σ (Verkaufspreis × Entladung) − Σ (Kaufpreis × Ladung)

# Randbedingungen
0 % ≤ SOC ≤ 100 %   Ladezustand des Speichers
Pladen ≤ Pmax           maximale Ladeleistung
Pentladen ≤ Pmax        maximale Entladeleistung
Pnetz ≤ Panschluss      Netzanschlusskapazität wird nie überschritten
min Zyklen               Schonung der Speicherlebensdauer
3 Prioritätsebenen legen fest, in welcher Reihenfolge Geräte abgeregelt werden
4 Prognosen fließen ein: Erzeugung, Verbrauch, Strompreis und geplante Ereignisse
24 h Planungshorizont, laufend neu gerechnet statt einmal am Tag

Technische Basis

Worauf ALEms läuft

Steuerung
Industrielle SPS-Technik und Komponenten von WAGO — langfristig verfügbar und erweiterbar.
Programmierung
Frei programmierbar. Anlagenspezifische Anforderungen werden umgesetzt, nicht in vorgegebene Parameter gepresst.
Angebundene Geräteklassen
Netzzähler, PV-Wechselrichter, Batteriespeicher, Ladepunkte und schaltbare Verbraucher.
Abregelungsreihenfolge
Drei Prioritätsebenen legen fest, welche Geräte zuerst zurückgefahren werden, wenn eine Grenze erreicht wird — statt alles gleichzeitig zu drosseln.
Betriebsarten je Gerät
Automatik, fester Zielwert in Watt oder Begrenzung der Produktion in Prozent — jederzeit im Bedienbild umschaltbar.
Bedienung
Weboberfläche im Browser, ohne zusätzliche Software am Arbeitsplatz.
Fernwartung
Über ALConnect — gesicherter Zugriff ohne Portfreigaben im Anlagennetz.
Datenauswertung
Langzeitspeicherung und Auswertung über ALEnergy.
Auslegung im Vorfeld
Dimensionierung und Wirtschaftlichkeit lassen sich mit ALSolver vorab durchrechnen.

Bedienoberfläche

Alles auf einer Seite

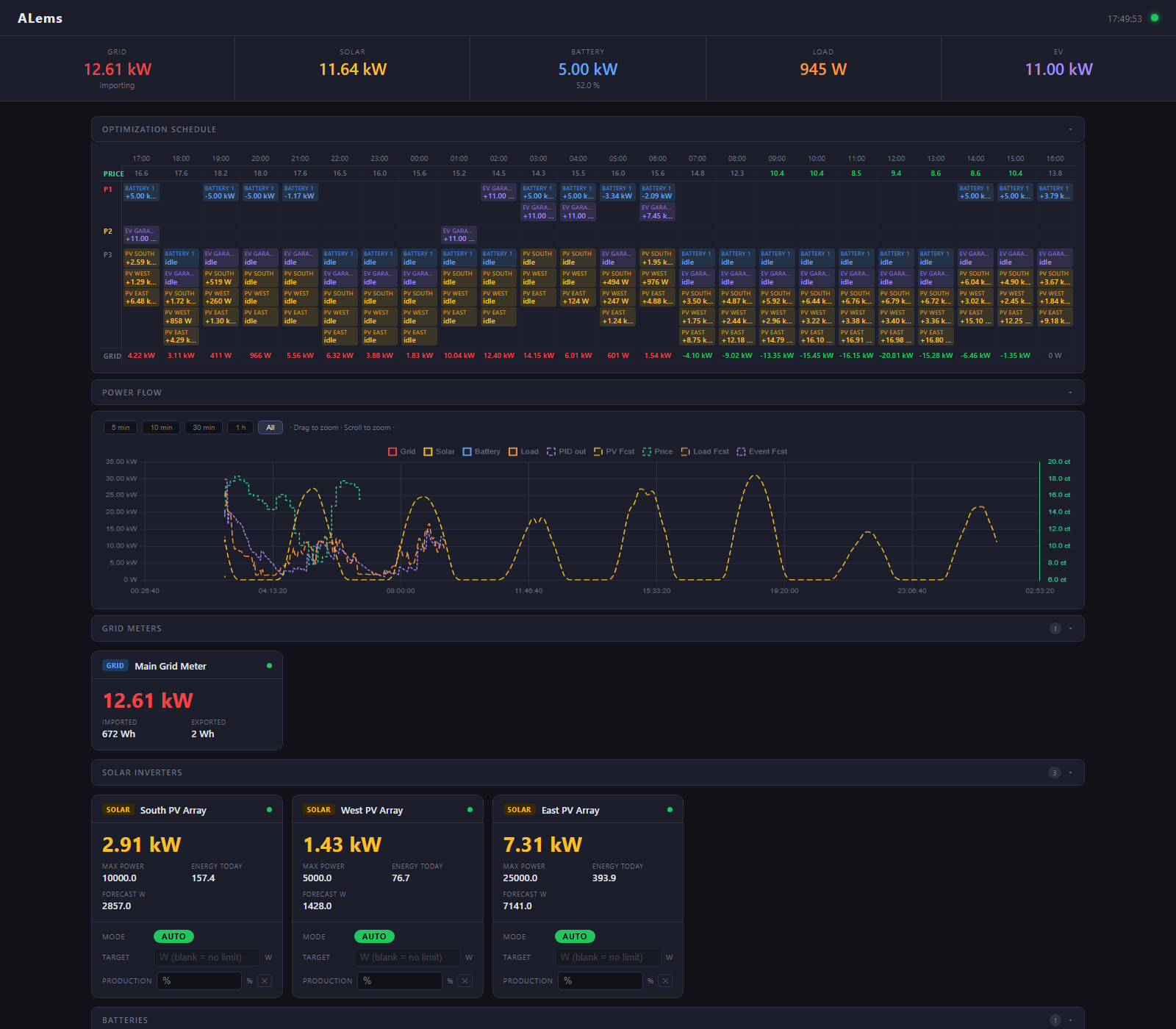

Vollständige Bedienoberfläche von ALEms: Kennzahlenleiste für Netz, PV, Batterie, Verbrauch und Ladepunkt, Optimierungsplan, Leistungsverlauf mit Prognosen sowie Detailkarten für Zähler, Wechselrichter und Speicher.
Oben die aktuellen Leistungen von Netz, PV, Speicher, Verbrauch und Ladepunkt. Darunter der Optimierungsplan, der gemessene Leistungsverlauf mit den eingerechneten Prognosen und die Detailkarten jedes angebundenen Geräts.

Passt ALEms zu Ihrer Anlage?

Anschlussleistung, PV, Speicher, Ladepunkte — mehr brauche ich für eine erste Einschätzung nicht.
